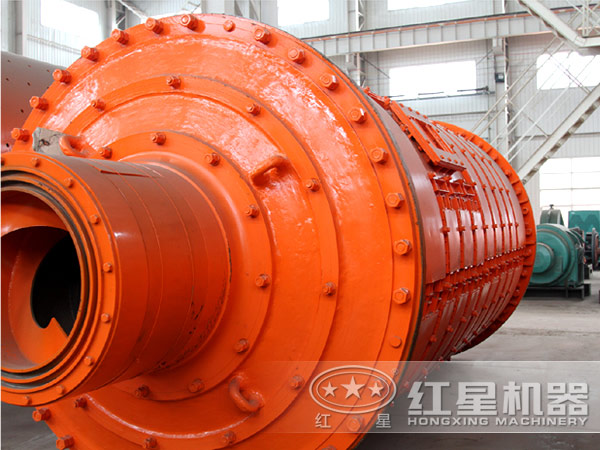

端蓋及主軸與球磨機現場筒體的組裝關系簡述

在安裝端蓋之前必須對端蓋進行檢查，恢復其上的表面損傷，如銹蝕，劃痕等，同時清除結合面上的毛刺，飛邊及防銹漆，如清理后不能馬上進行組裝，還應在加工面上涂一層防銹油脂，并將其包裝起來。

由于端蓋吊耳行車資料不齊，雙機抬吊端蓋時吊梁形式不好確定，吊梁形式待設備到廠后，根據情況再定。

端蓋采用50t履帶吊與車間內16t行車抬吊就位，雙機抬吊端蓋時，端蓋下部要在主軸承與筒體法蘭之間，為防止端蓋與主軸承，端蓋與筒體法蘭相碰雙機調整對中時，在端蓋兩側進行控制，當端蓋調整到法蘭面垂直方可在兩側控制的情況下下落就位。

端蓋與筒體連接端法蘭面有一環形凸面，端蓋與筒體法蘭連接時，端蓋要向軸承端整體外移。因端蓋整體外移時軸瓦擋住端蓋軸擋油環外移，故端蓋安裝前，需將主軸承軸瓦拿掉。

端蓋和筒體連接后，裝上拿掉的主軸承軸瓦。

將端蓋和筒體組裝在一起，并經檢查無誤后，對組裝后的筒體必須測量，其總的長度及兩軸頸中心的長度，與軸承座中心距比較，如不符需調整軸承座或主底板位置。

筒體部就位時，先用卷揚機、50t履帶吊及車間內16t行車調整好筒體的縱、橫中心線位置，然后用筒體頂起裝置頂住筒體來升降筒體，穿過筒體拉鋼絲，吊線垂，精確調整，轉向空心軸的縱、橫中心線位置，使筒體空心軸對準軸承中心線，同時筒體端保持水平，拆除臨時鋼架，使筒體緩慢而又平穩地下落，當端蓋軸頸下落快要和軸瓦表面相接觸時（約5~10mm），筒體暫停下落，此時用柴油將軸瓦面及軸頸沖洗一次，然后在其上加入少許潤滑脂，再將軸頸落在軸瓦上，應注意不要碰傷瓦口。下放筒體時應由一人統一指揮，并隨時注意筒體兩端及兩側的水平度。

筒體安裝在主軸承上之后，應進行檢查，檢查時間用手動泵供油，以人工盤動筒體，每隔九十度測量一次，兩端蓋軸頸上母線應在同一水平面上，其標高偏差不應超過1mm，并使進料端高于出料端，同時測量端蓋軸頸和瓦面兩側在軸線方向上的間隙。在自由端，一用于膨脹的間隙均為12~14mm，還需測量中空軸頸與軸瓦間的瓦口間隙，測量時可用塞尺檢查，塞尺塞入間隙的長度不小于200mm，每個軸瓦兩側瓦口間隙之和應在0.45~0.9mm范圍內。如果間隙符合要求，且軸頸與軸瓦接觸良好無高點及卡幫現象，則不需刮瓦，否則應將高處刮平。
