HDX德版連體顎式破碎機簡介

顎式破碎機問世時間長，根據市場需求、客戶現場數據做支撐，歷經幾次迭代升級，在HD德版顎式破碎機基礎上的升級產品，設計了這一款“HDX德版連體顎式破碎機”，節省空間、操作簡便，降低基礎建造、安裝、運行和維護成本，廣泛應用于砂石、建材、道路、化工等多個領域。

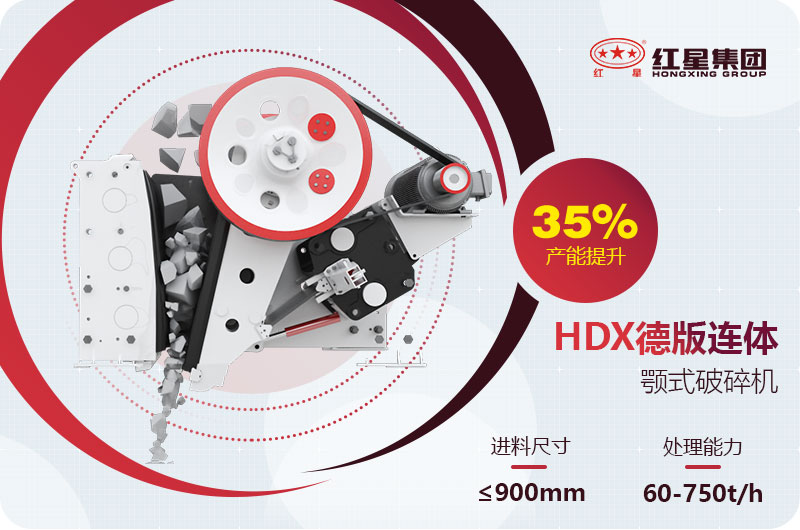

HDX德版連體顎式破碎機圖片

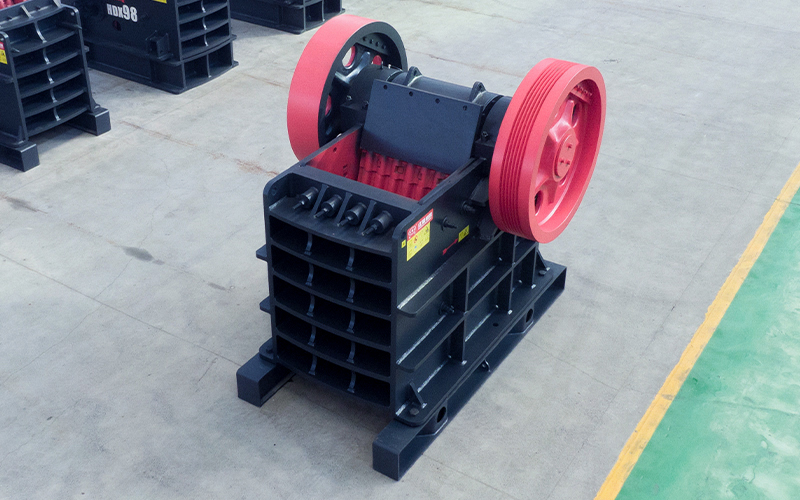

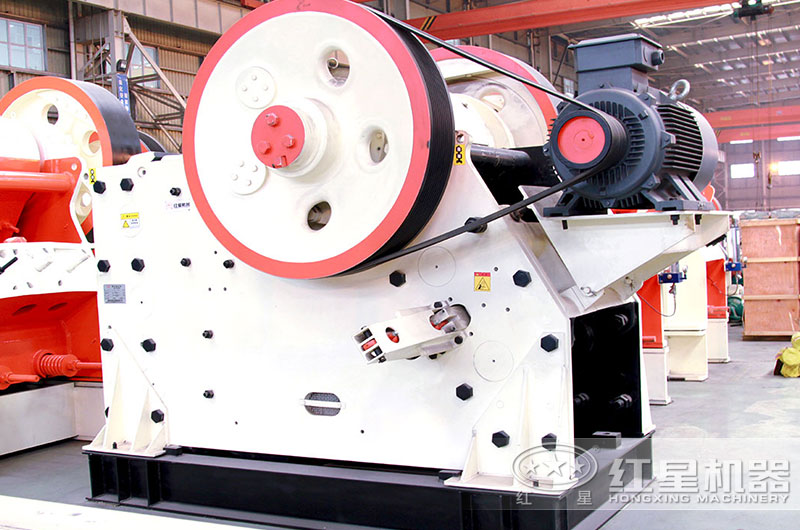

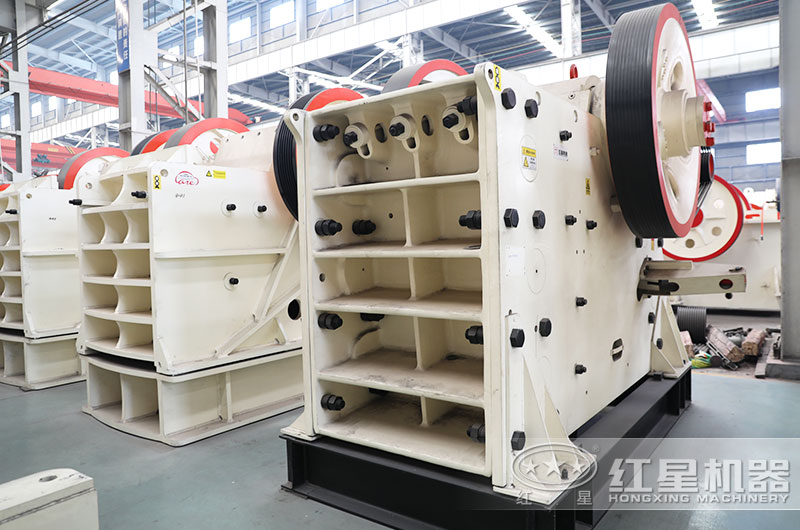

德版連體顎式破碎機實拍圖

HDX德版連體顎式破碎機性能優勢

• 1、整體式電機托架

  整體式電機架使安裝變得更為簡單，少了安裝空間，破碎機與整體式電機托架同步運動，改善了三角帶所受負載。

• 2、楔塊調整排料口

  調整方式有機械式和液壓式兩種，排料口可在幾分鐘內調整完畢，大幅減少了勞動強度和停機時，顎破帶料停機清腔時，該系統尤其有效。

• 3、主機震裝置

  使用橡膠減震裝置及限位塊，可以吸收振動峰值載荷，并允許破碎機橫向和縱向位移，從而有效降低破碎機對基礎的沖擊，避免了地腳螺栓對基礎的傷害。

• 4、鋼板肘板

  德版連體顎式破碎機其鋼板肘板重量輕、易更換，過載時彎曲，避免了傳統鑄鐵肘板斷裂掉落時傷害輸送皮帶。

HDX德版連體顎式破碎機工作原理

德版連體顎破機采用曲動擠壓破碎工作方式，通過電動機驅動皮帶和皮帶輪，偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動而破碎機動顎做周期運動壓碎和排泄物料，來實現批量生產砂石料。

HDX德版連體顎式破碎機配套設備

建設一條石料破碎生產線，不僅要有顎式破碎機，還需要配置反擊破碎機/圓錐破碎機（中碎）、沖擊式破碎機（細碎）、振動篩、給料機、輸送機等搭配組成，具體配置什么設備，選擇哪種型號，可根據客戶物料特質、粒度大小、生產能力、成品粒度等的需求來定，紅星有專業技術團隊免費幫助量身定制生產方案，歡迎在線咨詢提交您的需求。

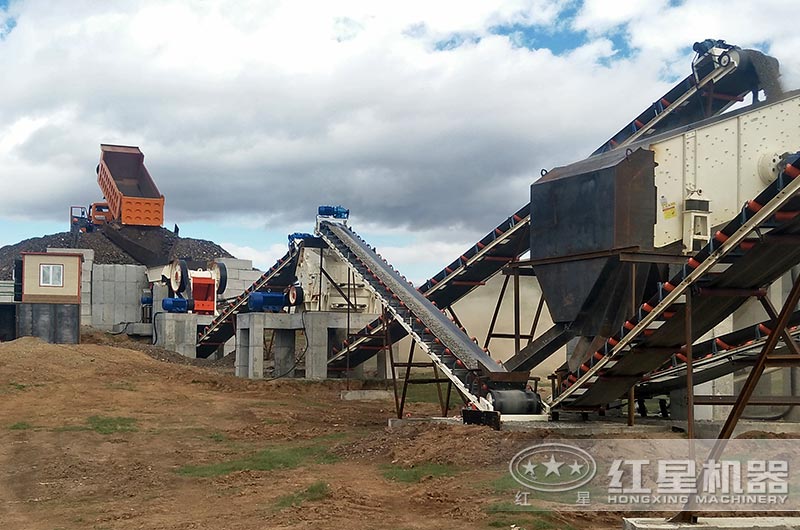

顎式破碎機工作現場（與反擊破配合）

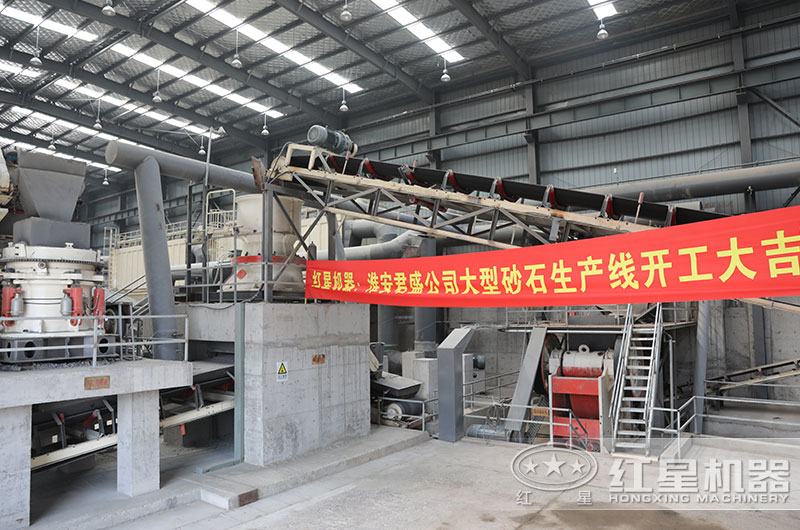

江蘇客戶砂石料廠（與圓錐破配合）

HDX德版連體顎式破碎機廠家直銷

河南紅星機器專注于礦山機械設備生產研究近40余年，是一家集科研、生產、銷售、服務為一體的大型股份制企業，擁有26萬平方米標準化重型工業廠房，十幾項出廠質量標準，設備均有現貨可選購，發貨及時（承諾按合同日期），沒有中間環節費用，歡迎在線咨詢了解，有銷售經理提供HDX德版連體顎式破碎機價格表，24小時竭誠為您服務！

客戶到廠參觀、考察設備

另外，每一位購機客戶，廠家都提供售后服務，支持“到廠參觀”，有專車免費接待，配合客戶需要，幫助科學選型，并提供專業技術培訓、調試服務，保修延期一年，購機就選紅星！

HDX德版連體顎式破碎機型號參數

型號	進料口尺寸	最大進料粒度 （mm）	出料口調整范圍	處理能力(t/h)	電機功率	外形尺寸 長×寬×高 （mm）
HDX72(57)	720×460	425	45-100	50-120	6P 55	2450×2160×1615
HDX86(69)	860×580	500	50-150	60-280	8P 75	3005×2392×1780
HDX98(751)	980×680	630	75-175	110-410	8P 110	3372×2530×2145
HDX110(912)	1100×850	750	100-200	170-550	6P 132	3592×2670×2515
HDX125	1250×950	900	125-225	280-750	8P 160	4214×2810×2887

注：產量根據不同物料，進料粒度等因素其結果將有所不同
